变压器油光谱在线监测装置典型案例

  1.国家能投猴子岩电站#2主变

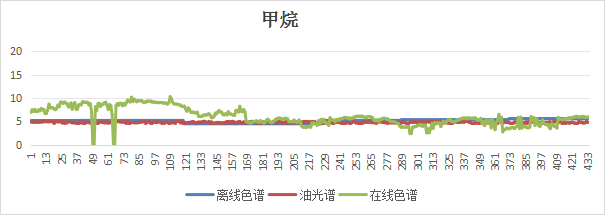

  油光谱在线监测装置于2023年安装于猴子岩电站#2主变。截止目前，共测得数据610余次，运行正常，数据稳定，重复性好，未更换过耗材，未进行标定。取2024年3月19日-4月24日具体数据与在线色谱装置、离线色谱数据对比如图4.1所示。乙炔的离线测量值、在线测量值均为0。根据图2.1所示，相较于在线色谱测量结果波动大，油光谱装置测量结果稳定，与离线色谱差异较小。

  2.长江电力葛洲坝电站500kV葛军线电抗器C相

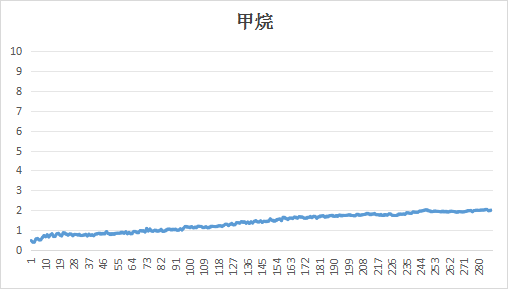

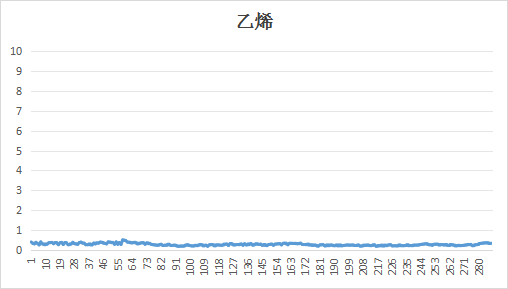

  油光谱在线监测装置于2023年5月安装于葛洲坝电站500kV葛军线电抗器C相。截止目前测得数据280余组数据，对比离线色谱数据，油光谱装置正常运行，数据稳定，重复性好，期间未更换过耗材，未进行标定，具体数据如图1.2

  3.国家电网黑麋峰抽水蓄能电厂厂用变
  油光谱在线监测装置于2024年2月27日安装于国家电网黑麋峰电厂厂用变。截至目前，装置已测得数据130余组数据，运行正常，数据稳定，重复性好，未更换过耗材，未进行标定，具体数据如图1.3所示。


  根据国家电网有限公司企业标准Q/GDW 10536-2021，油光谱在线监测数据与离线油色谱数据对比H2为±30%或±2uL/L，CO、CO2为±30%或±25uL/L，CH4、C2H4、C2H6为±30%或±0.5uL/L，C2H2为±30%或±0.5uL/L，以上油光谱在线监测装置测量数据，均满足A级技术要求，无需耗材，无需标定。


  4.近尾洲电厂#1主变
  2001年投运，型号：SF9-25000/110。油中CO和CO2含量增长较快且CO2/CO＞7（根据DL/T 722-2014 《变压器油中溶解气体分析和判断导则》描述当怀疑固体绝缘老化时，CO2/CO＞7），2022年5月3日，#1主变CO2：9991μL/L，CO：695μL/L。近尾洲水电厂#1主变自投运后油中CO2含量增长较快，滤油后油中二氧化碳含量增长依然过快。考虑到其它烃类气体增速正常，而该主变运行年限长、负荷重、油温高，所以怀疑油中二氧化碳的来源可能是纸质绝缘材料、层压板等纤维素绝缘材料分解，产生大量的CO、CO2和糠醛等呋喃化合物。2022年5月安装变压器油光谱在线监测装置后，对变压器运行状态做到实时监测和故障的早期预警。

  5.马迹塘水电厂#2主变
  2013年11月投运，电压等级：110kV，型号：SF11-40000/110。该主变自投运以来油中H2增长较快，但CH4、CO和CO2增长缓慢。根据DL/T 722-2014《变压器油中溶解气体分析和判断导则》规定，电压等级220kV及以下的变压器，油中H2注意值为150μL/L。#2主变油光谱在线监测装置于2022年安装完毕，2023年4月装置运行中发现氢气超过注意值，提示电厂#2主变存在故障，由于变压器中使用了一部分不锈钢材料，变压器油在运行中受到电场的作用，中性分子环乙烷被极化后，比较容易与镍发生吸附，从而增强了变压器油脱氢反应速度。油光谱监测的氢气数据如图1.4（b）所示。

  6.铜山岭风电场#1主变
  2020年1月投运，电压等级：110kV，型号：SF11-40000/110。根据DL/T 722-2014《变压器油中溶解气体分析和判断导则》规定，电压等级220kV及以下的变压器，油中C2H2注意值为5μL/L。油光谱在线监测装置于2023年安装，2023年12月装置运行中发现乙炔超过注意值，提示电厂#1主变可能存在火花放电故障，油光谱监测超标乙炔数据如图1.4（c）所示。
